压力变送器测量蒸汽压力时如何调校的方法以及公式

信息来源：压力变送器 | 2024-10-21 点击量： 4988

　　测量蒸汽压力和测量空气压力的不同之处是在取压管路里充满冷凝水。当压力变送器和取压位置不在同一水平面时, 必须考虑冷凝水所产生的附加压力,对于空气, 这种附加压力通常可以忽略不计。在仪表调校时应考虑这个附加压力, 现以D D Z 一II型压力变送器为例说明之。

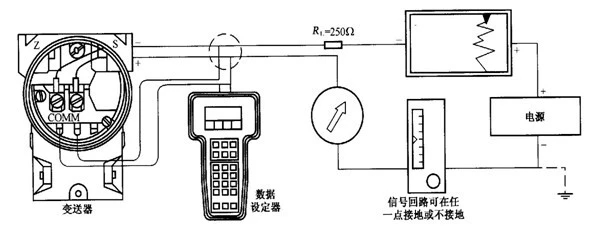

　　压力变送器的量程为0~ P pa , 变送器在取压处的下方, 高度为ho我们知道, 当被测压力为零时, 也有h 高冷凝水的压力作用在变送器上, 使输出并不为零。这个误差属于常值系统误差, 可以通过调校消除掉。调校方法可参看下图所示。图中△P为h高度冷凝水的压力, △J为△P产生的电流输出。分析图可知, 只要按调校特性进行调校, 在实用中就可得到没有系统误差的实际特性。计算公式如下:

　　压力变送器的量程计算公式

　　所以, 调校压力变送器时, 除线性合乎要求外,应当满足下面的条件:

　　调校压力变送器时, 除线性合乎要求外, 应当满足图片中公式的条件:

　　调校实例:

　　我厂侧量饱和蒸汽流量, 采用带有压力自动修正系统的标准孔板。此系统对取压点处压力变送器输出信一号要求满足: P=0时，Io=0.8mA P=0.8MPa时 I=10mA 。压力变送器安装在孔板下方4 米处,环境温度为20°C 。按上面介绍的计算公式, 计算如下, ( 应先找出ρ 和g 的值)压力变送器的调校要求公式

　　其他压力输出为线性内擂。以上讨论是基于变送器在取压处的下方。

　　当压力变送器位于取压处的上方时,读者可自行考虑如何处理。当直接用压力表进行测量压力时, 这个系统误差如何克服? 各单位会采用不同的处理方法来解决的。
