卡箍压力变送器|生物制药|医药清洁压力变送器连接涡街流量计尺寸图

信息来源：卡箍型压力变送器 | 2021-03-18 点击量： 2593

　　一、卡箍连接涡轮流量计尺寸

　　二、卡箍连接涡轮流量计注意事项

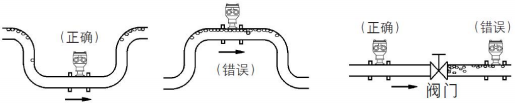

　　1、安装位置

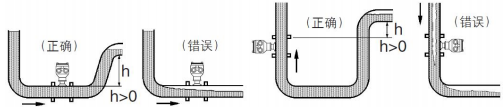

　　管道必须完全充满液体。重要的是，在任何时候，保持管道内完全充满液体，否则流量显示会受到影响，可能会导致测量误差。

　　避免气泡。如果有气泡进入测量管，流量显示可能会受到影响，可能会导致测量误差。

　　2、安装场所和要求

　　（1）传感器应安装在便于维修，管道无振动、无强电磁干扰与热辐射影响的场所。 l

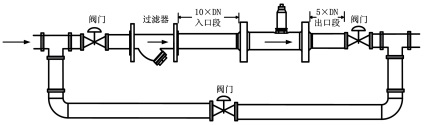

　　（2）水平安装传感器要求管道不应有目测可察觉的倾斜（一般在5°以内），垂直安装传感器管道垂直度偏差亦应小于 5°。在不能停流的场所，应装旁通管和可靠的截止阀，测量时要确保旁通管无泄漏。

　　（3）在新铺设管道装传感器的位置先接入一段短管代替传感器，待“扫线”工作完毕，确认管道内清扫干净后，再正式接入传感器。 l

　　（3）若流体含杂质，则应在传感器上游侧装过滤器，管道内应定期清理排放沉淀杂质；若被测液体含有液体，则应在传感器上游侧装消气器。过滤器和消气器的排污口和消气口要通向安全的场所。

　　（4）传感器安装在室外时，应有避免直射阳光和防止雨淋的措施。

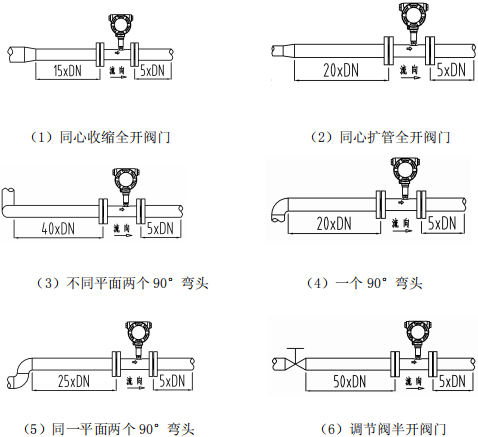

　　3、所需上下游直管段长度

　　涡轮流量计对管道内流速分布畸变及旋转流是敏感的，进入传感器应为充分发展湍流，因此要根据传感器上游侧阻流件类型配备必要的直管段或整流器，要求入口段和出口段直管段长度。
