在工业化迅速发展的大时代，缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上，为整个工业自动化系统充当控制、检测等一系列的眼睛，接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。
微差压变送器( 简称微差压计》除广泛用来检测节流装置的差压藉以测量流量以外, 它也相当普遍地来用来检测液面( 界面) 。它比一般浮珠、浮筒式液面计精度高, 动作快, 因为它基于力平衡原理。但它宜用于流体介质此较干浮的场合, 否则导压管绪塞, 无法测准,当然也可采取相应的措施如加冲击油办法以测量钻度大的介质液面。
通过测量液面所获差压（△P=P1-P2）使微差压变送器的测量膜盒中漠片受力运动, 通过主槓杆放大力短带动挡板，改变其与嘴嘴间相对距离, 喷嘴背压改变通过反馈风箱实现力矩平衡, 以获得输出风压（P出）与输入差压（△P）的线性关系。

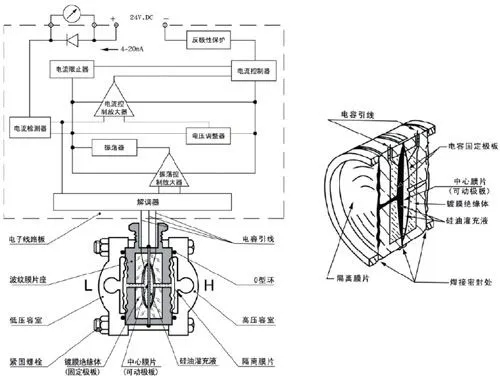

微差压变送器的正负压室结构图
测量时，P1>P2，△P=P1-P2，如果△P↑，则P出↑，称为正作用。
P2>P1，△P=P2-P1，如果如果△P↓，则P出↓，称为负作用。
微差压变送器的测量膜盒分为两室，有主槓杆连结的是正压室（称之为结构正压室），另一个称为负压室。正压室在图1中以有明影线一侧表示。
仪器仪表是工业化进程的基石，只有选用工业现场选用合适的仪表，才能够事半功倍，自动化流程才能够更加自动化。
