| 压力表新旧检定规程的差异分析及应用操作性分析 |
| 信息来源： 压力表 | 2022-11-24 点击量： 3708 |
在工业化迅速发展的大时代，缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上，为整个工业自动化系统充当控制、检测等一系列的眼睛，接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。
【摘要】随着科学技术的不断发展，压力表的检定规程得到了进一步的完善，其适用范围逐渐扩大，计量性能日益完善，通用技术逐渐成熟。本文主要从JJG52-2013《弹性元件式一般压力表、压力真空表及真空表检定规程》出发，深入探究其与旧规程JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》的差异，明确新规程检定方法及条件，从而提高其可操作性。
以往，旧规程JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》主要参照《带有弹性敏感元件的压力表、真空表和压力真空表(普通仪表)》（国际法制计量组织制定），与我国接轨，又满足国际要求。伴随着社会的不断进步，科学技术得到了进一步的发展，于2013年6月24日，国家质量监督检验检疫总局发布了JJG52-2013《弹性元件式一般压力表、压力真空表及真空表检定规程》，该规程主要是基于JJG52-1999与JJG573-2003两个规程基础上发展而来的，与目前我国国情吻合。笔者主要立足于JJG52-1999规程角度，深入探究其与JJG52-2013规程间的差异，旨在阐述真空压力表的应用价值。
1．新旧检定规程范围、引用文件、术语与计量单位、概述要求对比立足于上限测量范围角度，旧规程取值为（-0.1-1000）MPa，而新规程中删掉了测量范围上限取值；从引用文件、术语与计量单位角度出发，旧规程中无相关规定，而新规程中作了详细规定，主要引用压力计量名词术语及定义（JJF1008-2008）及一般压力表（GB/T1226-2010），计量单位为Pa、KPa及MPa等，术语包括弹性元件式压力表（简称为压力表）、设定点偏差、切换值及切换差；从概述内容方面出发，与旧规程比较，新规程中压力表适用范围添加了真空测量，其工作原理也得到了进一步的明确，同时对压力表分类作出了详细阐述，以弹性敏感元件为依据，主要划分为四种类型，即为膜盒式、弹簧管式、波纹管式及膜片式。
2.新旧检定规程计量性能要求对比
在旧规程中，对压力表准确度等级、允许误差、示值误差、回程误差、轻敲位移进行了明确规定。允许误差主要为4级、2.5级、1.6级、1级各项与量程百分数的乘积。而新规程中除此之外，还添加了电接点压力表设定点偏差及切换差、带检验指针压力表两次升压示值之差及双针单管、双针双管压力表两指针示值之差。依据电接点压力表作用方式，将其分为两种，其中直接作用式设定点偏差不大于示值非常大允许误差，切换差不超过示值非常大允许误差绝对值；磁助直接作用式设定点偏差为0.5％FS-4％FS或-4％FS-0.5％FS，而切换差为3.5％FS。
同时，在新旧规程中，均规定待止销压力表基于通大气状况下，指针必须与止销靠近；基于通大气状况下，无止销压力表指针必须要处于零位标志范围内。虽然零位规定一致，但新规程将其纳入了计量性能要求中，而旧规程将其归入了通用技术要求中。
3.新旧检定规程通用技术要求对比

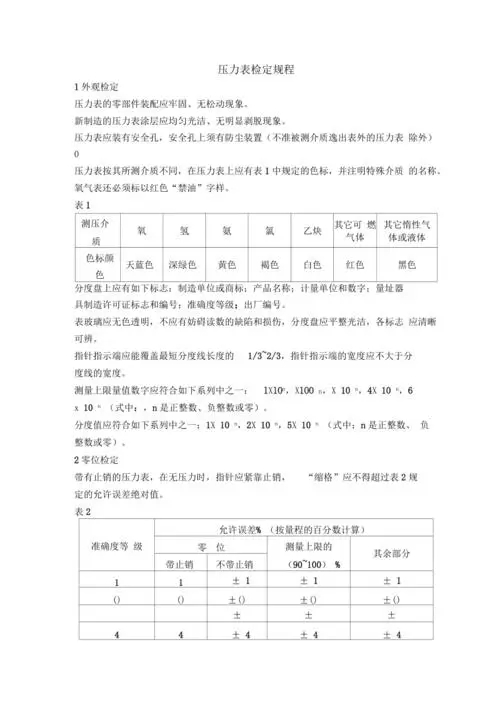

在旧规程中，明确了其外观要求，就新制造压力表而言，其涂层必须要维持光洁，禁止剥脱。而新规程中对外观规定进行了补充，要求新制造压力表涂层必须要无任何瑕疵，禁止划伤，避免连接件出现毛刺、损伤。立足于特殊被测介质而言，旧规程中规定了氧、氢、氨、氯、乙炔及其他可燃性气体与惰性气体、液体色标颜色，而新规程中还删除了氯及其他惰性气体、液体色标颜色规定。
从标志要求出发，旧规程中明确规定分度盘上必须要具备制造商标及单位、计量数字及单位、产品名称，计量器具制造许可证编号及标志、出厂编号及准确度等级，而新规程中对其进行了补充，添加了生产年份。同时，在新规程中，补充了指示装置，明确压力表表明玻璃必须要透明，分度盘必须要维持光洁，指针指示端要能将非常短分度线长度的33.33％-66.67％覆盖，其宽度应小于分度线宽度。同时，新规程中规定了电接点压力表电气安全性要求，明确接点压力表绝缘电阻要大于20MQ，绝缘强度应承受1.5Kv/50Hz交流电，双针双管压力表两管禁止连通，且氧气压力表内腔与接头禁止出现油脂，而旧规程通用技术要求中无此项规定。
4.新旧检定规程计量器具控制要求对比
在计量器具控制要求中，旧规程在标准器选择上，主要包括了弹簧管式精密压力表及真空表、液体压力计、活塞式压力真空计、活塞式压力计；而新规程中增添了补偿式微压计、双活塞式压力真空计及0.05级及其以上的数字压力计，而删除了活塞式压力真空计。而在其他仪器与辅助设备要求上，旧规程中涵盖电动泵、手掀泵，而新规程中无此项要求，直接添加了压力泵，并设定了耐电压测试仪频率为50Hz，输电压在1.5KV以上。
在压力表示值检定上，旧规程中规定应用分度线开展，检定时缓慢降压或升压，若示值达至测量上限值，即刻将真空源或压力源切断，耐压持续3min后以原检定点为依据，进行降压或升压倒序检定。而在新规程中，主张利用被检压力表示值与标准器示值直接比较法来进行，示值误差检定点可采用分度线来选取，真空表测量上限检定点应以当地大气压为依据，按＞90％疏空度来进行选取。
同时，在电接点压力表设定点偏差及切换差检定上，旧规程中限制每个设定点必须要在两种状态下进行检定，即降压与升压，在量程的75％、50％附近两点上进行上限设定，在量程50％、25％附近两点上进行下限设定。在新规程中，对此项进行了完善，将电接点压力表分为二位调节式与三位调节式，前者于量程的75％、50％、25％三点附近分度线上进行设定点偏差检定，后者于量程的75％、50％（或50％、25％）两点附近分度线上开展。此外，在新规程中，指出了上切换值与下切换值的明确方法，采用专用工具或拔针器对设定指针作拔定处理，促使其达至原本需检定的设定点位置，予以缓慢降压或升压处理，当指示针与设定取值近似时，必须要保证降压或升压速度一致。当点阶段出现动作，且无输出信号时，必须要立刻暂停降压或升压处理，在标准器上进行压力值读取，则所读取的数值则为下切换值或上切换值。而设定点压力值与上切换值间的差值即为升压设定点偏差，其与下切换值间的差值即为降压设定点偏差。
5.结语
综上所述，与旧规程比较，JJG52-2013《弹性元件式一般压力表、压力真空表及真空表检定规程》中的项目要求更为系统、严格、具体，合理性更高，与实验室认证制度吻合，极大地提高了检定人员的操作速度。同时，新规程操作性更强，具有重要的实践指导价值与意义。
