| 如何使用压力变送器或压力传感器测量容器中一列水的高度？ |
| 信息来源： 压力变送器 | 2024-08-30 点击量： 6345 |
在本文中，我们将概述一个实验应用程序的设置，在该应用程序中，我们将使用压力变送器来测量一瓶水在水瓶中所施加的压力量，并且压力传感器可以根据该测量结果自动计算水柱的高度。
我们将以固定的体积测量静水压力。该测量不受水柱表面积的影响。它完全取决于它的高度。
材料：
对于此应用，我们使用SC3005差压变送器测量瓶中水柱的高度。结果将以英寸为单位。

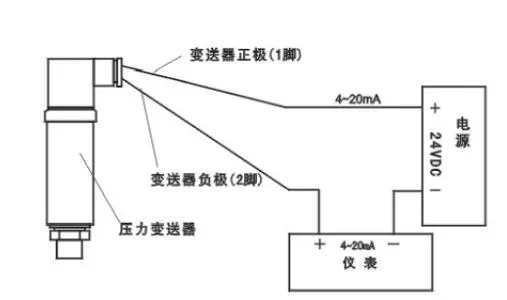

除了水瓶和压力变送器或压力传感器外，实验设置还需要一些其他附件。其中包括一个1/4英寸PT适配器和一个乳胶管，用于将压力变送器的端口连接到水瓶底部。由于SC3005具有M12连接，因此我们还需要M12电缆组件。为压力变送器供电，我们使用24伏直流电源。
程序：
首先使用电缆组件将SC3005连接到电源。连接后，本机将打开。
接下来，将乳胶管直接连接到SC3005的高压侧。让低端敞开并与大气接触。
若要指定将用来读取水柱所施加压力的单位，请按照以下步骤操作。按下中间的M按钮，直到显示U，然后在显示屏上显示一个压力单位。根据设备的初始设置，它可能是UPSI或Ubar。
看到UPSI后，按Z按钮。按下Z按钮后，显示屏应显示set。现在按S按钮，设备将显示一个可以滚动的可用设备列表。在这种情况下，我们希望读数以水柱英寸为单位，因此请停在INH20。按下M按钮一次以保存此设置。设备应显示U，后跟INH20和五个条。现在，一直按下M按钮，直到看到读数为六（即00偏移）。这表明没有施加压力。现在应在INH20中显示压力单位。
要确认偏移量（当不施加压力时该偏移量始终为零），请同时按住S和Z按钮五秒钟。显示屏应显示PV=0。然后，设备应返回运行模式。
下一步是加满水的瓶子。通过用尺子测量水柱并比较两个数字，我们将能够验证压力变送器的结果。在这种情况下，标尺显示的水柱高度约为6.4或6.5英寸。
在压力变送器的显示屏上读取水柱高度测量值。对于本实验，它是6.623，因为水瓶的形状不是很均匀。尽管不完全准确，但该结果足够接近，表明我们的实验装置可用于测量水柱的高度。
使用统一的容器，SC3005可在许多其他应用中用于测量水柱的高度。
如果您还有其他疑问，如何在应用中使用压力传感器或压力变送器，请立即联系我们。我们团队的成员将很乐意为您提供帮助。
