法兰式差压变送器在安装过程中需要注意的事项如下。
3.1 安装位置的选择
差压式测液位的原理主要是根据公式(1)得出：△P=gh （1）

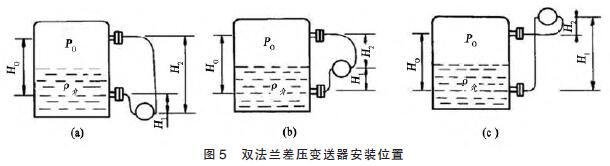

式中：△P 表示差压， 表示介质密度，g 表示重力加速度，h 代表高度。如果 这个值相对不变，只要知道△P 的值，就可以得到需要的高度值。本工程中法兰式差压变送器采用的是双法兰式差压变送器，存在3 种安装方式，如图5：
3 种安装位置是一样的，其量程和迁移量分析计算如下：
1）量程计算。以变送器安装在两法兰中间位置为例，当液面非常高时，法兰变送器高压侧压力P1=（H1+H2） 介g+P0－H10g。其中， 介为被测介质的密度；0为变送器膜盒内填充液的密度，P0为容器内的压力；g 为重力加速度。当液面非常低时， 法兰变送器高压侧压力P2=－H10g+P0，于是变送器量程△P=P1－P2=（H1+H2） 介g=H0 介g。同样方法可以证明，变送器安装在2 个法兰上面和下面的量程也是H0 介g。
2）零点迁移量计算。仍以变送器安装在两法兰中间为例， 当液面非常低时， 法兰变送器高压侧压力为P2=－H10g+P0 ， 法兰变送器低压侧压力P3=H20g+ P0，于是变送器的迁移量Z=P2－P3=－（H1+H2）0g=－H00g。同样方法可以证明，变送器安装在2 个法兰上面和下面的迁移量也是一样的。
综上，变送器无论是安装在2 个法兰上面、中间或下面的迁移量和量程是一样的。但3 种安装位置，变送器所受的静压不同。当液位非常低时，变送器高低压侧所受的静压P2（高压侧）和P3（低压侧）分别如下: 变送器安装在非常下面位置时，P2=H1 0 g+P0，P3=H20g+P0； 变送器安装在中间位置时，P2=－H10g+P0，P3=H20g+P0； 变送器安装在非常上面位置时，P2=－H10g+P0；P3=－H20g+P0。
若P0=0，则变送器安装在2 个法兰下面时，P2和P3均为正压；变送器安装在中间位置时，P2为负压和P3为正压；安装在2 个法兰非常上面时，P2和P3均为负压。如果双法兰差压变送器工作在负压状态，并超过了它的允许负压值，则填充液会汽化，隔离膜片会外鼓，从而引起测量不准，甚至造成仪表损坏。如果容器内的压力较高，即P0大于H10g 和H20g，则变送器装在什么位置都可以，其高低压侧都不会出现负压。但是容器内总有空罐没有压力，甚至有时候会抽空，出现P0为负的时候，因此法兰变送器的正确安装位置一定要装在2 个法兰下面，只有这样，才能避免出现负压，确保正确测量。通过以上分析，可以看到选择*种安装方式是非常佳方式。
3.2 安装件的选择
1）关于一次阀门选择需要注意的是，不能采用蝶阀。否则，阀板在打开过程中，会触碰到隔离法兰膜片，影响测量准确性，甚至可能损坏膜片。隔离法兰膜片一旦受损，整个变送器也会随之报废。
2）紧固件的选择，主要是垫片的选择。从图3 中可以看到，隔离法兰与一次阀门法兰连接，一次阀门法兰与储罐法兰之间连接紧固时需要采用垫片，而这种垫片必须选择金属缠绕石墨垫片，以为此类垫片在高压情况下，密封性能好，适用于液氨储罐这种密封等级要求很高的地方。另外，膜片在安装紧固的过程中千万不能让垫片压到膜片，否则影响测量。
