在工业化迅速发展的大时代，缺少不了压力变送器、流量计、液位计、密度计、差压变送器等仪表把现场第一数据实时传输到工控系统上，为整个工业自动化系统充当控制、检测等一系列的眼睛，接下来华恒仪表为您解读工业现场最前沿的压力变送器使用情况。
1.产品描述：
智能单法兰差压变送器是一款外部供电、具有远传通讯功能的高精度智能变送器。应用领域是针对野外，露天场所等恶劣环境，如输油，输汽，供暖等输送能源管道等地方进行压力监测，实现信号有线远传，同时又加配HART协议，可以配合手操器使用，能够完美和国际仪表通用。配合无线通讯接收模块使用，上位机可直接使用组态实时监测采集数据，现场又带有高清LCD液晶显示，可以有效使工作人员直观观察到液位高度，并且可以根据被测介质密度的不同，随时更改测量范围和标定系数。
2.应用领域：
?液位测量与控制楼宇自控、恒压供水
?石化、环保、石油
?液压及气动控制系统
?制药，食品行业
?自动控制和检测系统
?实验或测试设备液压领域
?MVR蒸发器，多效蒸发器设备
3.产品特点：
?采用先进的隔离技术，具有超强的抗干扰性能
?采用高精度硅技术，独特的双过载保护膜片设计，单向过压可高达60MPa
?高精度，精度优于0.1% 精度高达0.05%
?高稳定性和高可靠性
?完善的自诊断及远程通讯功能
?可选择HART协议或RS485通讯协议
?防护等级高，具有防尘，防水，可以很好的在露天场所使用

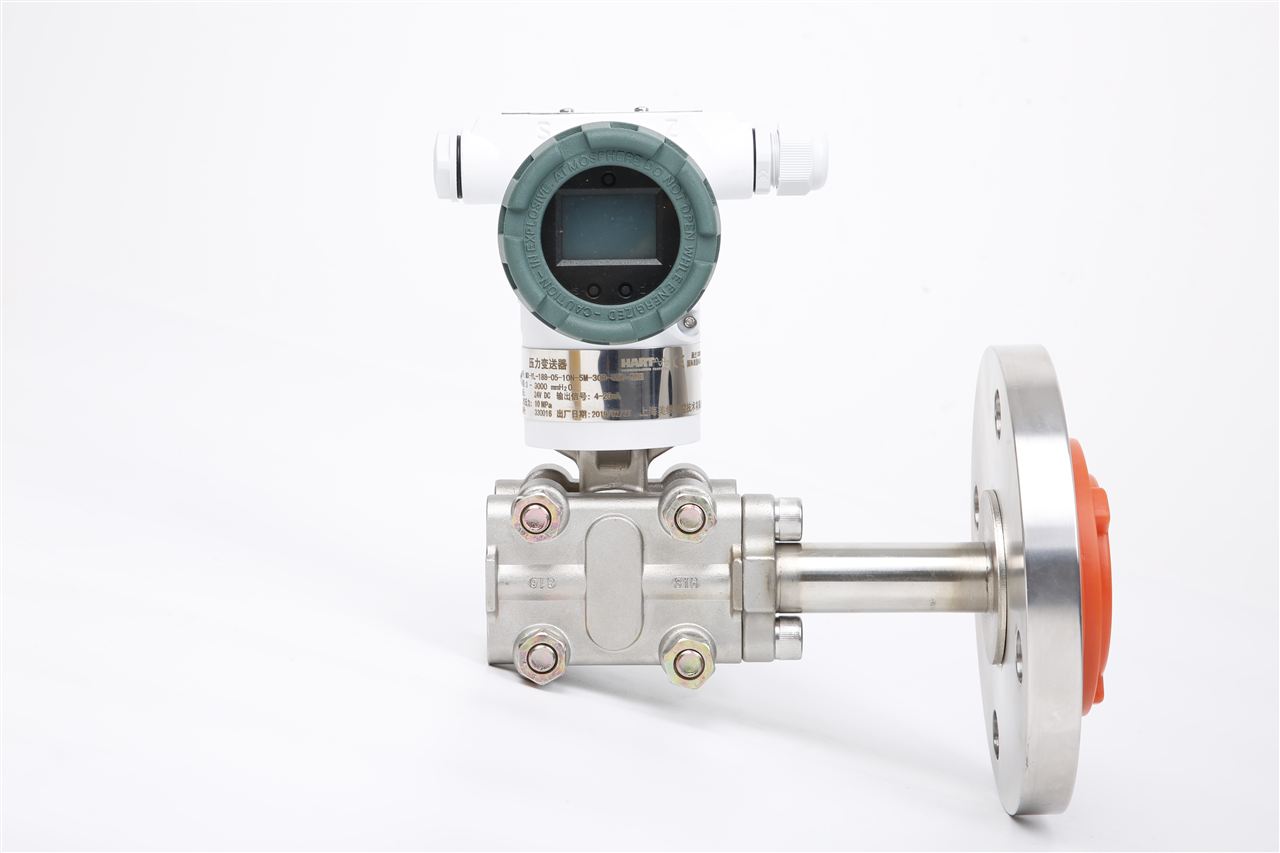

4.智能型单法兰差压变送器产品外形图：

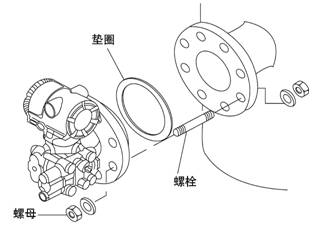

图1 法兰式液位变送器安装实例

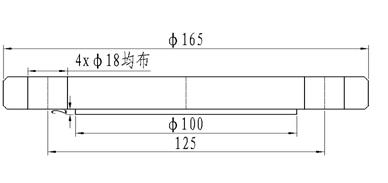

图2（DN50法兰 国标）
常规法兰尺寸表（mm）
|
法兰尺寸 |
螺孔 |
||||||
|
尺寸 |
外径D |
厚度A |
B |
C |
孔数n |
孔径d |
分布直径D1 |
|
DN25 |
φ115 |
16 |
49.5 |
62 |
4 |
φ14 |
φ85 |
|
DN50 |
φ165 |
20 |
65 |
95 |
8 |
φ18 |
φ125 |
|
DN80 |
φ200 |
20 |
89 |
127 |
8 |
φ18 |
φ160 |

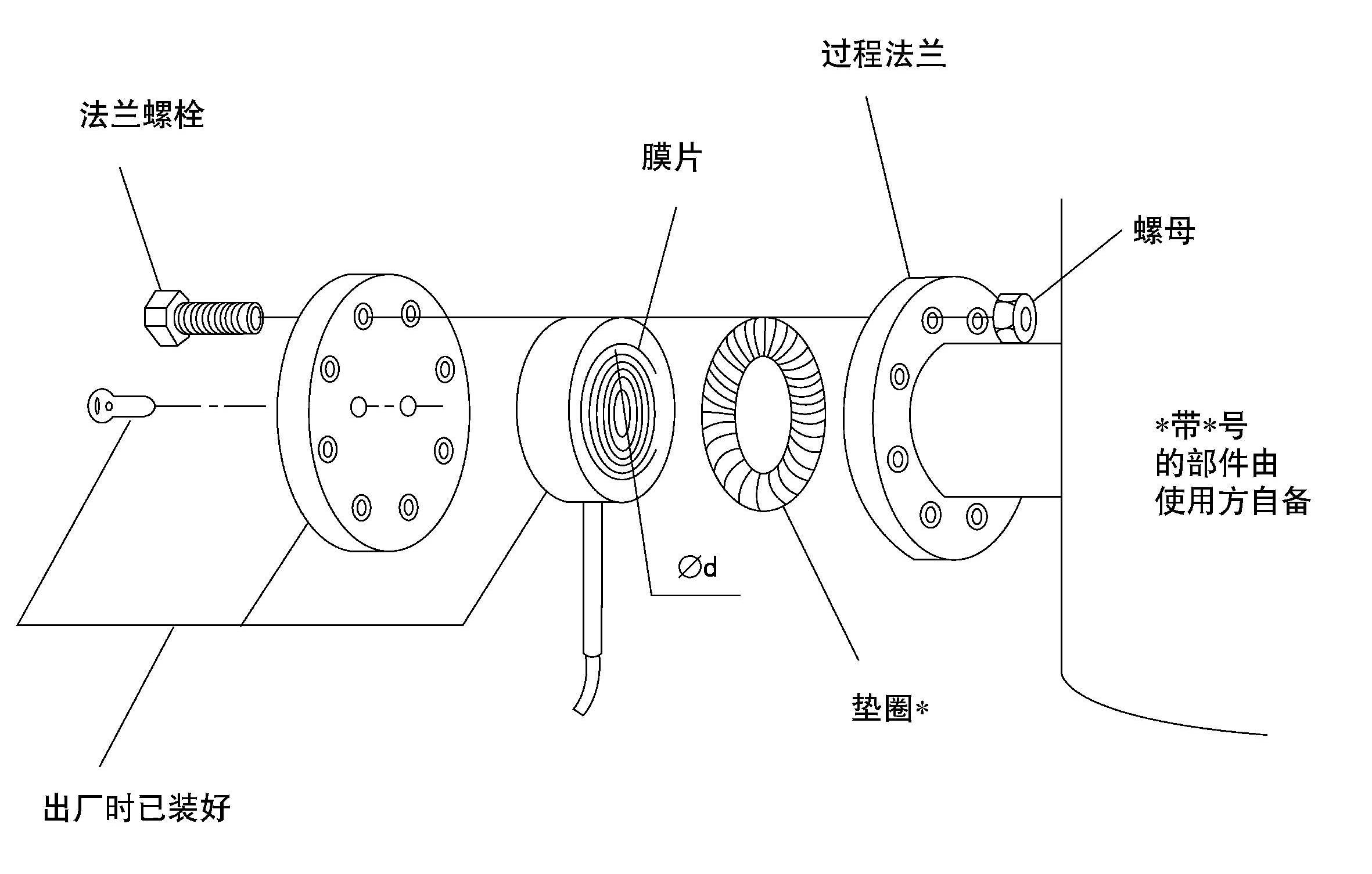

远传法兰隔膜密封部位的安装
仪器仪表是工业化进程的基石，只有选用工业现场选用合适的仪表，才能够事半功倍，自动化流程才能够更加自动化。
