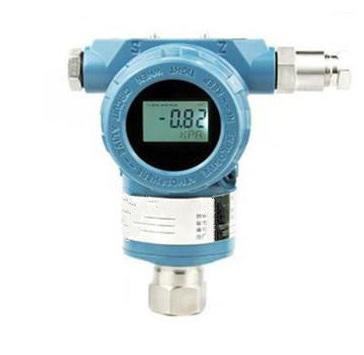

一、仪表概述：

负压压力变送器中应用数字技术，除了确保仪表的高可靠性和其它优越性能外，也能实现智能仪表实时自检组态操作并可与控制室之间的远程数字化连接，实现控制室对单元仪表的远程查询或实时组态。精度高，稳定性好。量程,零点外部可调。小型化,重量轻.坚固耐振。 无机械运动部件,工作可靠,维护简便。固体元件,接插式印刷线路板。防爆结构,可全天候使用。

　　二、测量原理：

负压压力变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不*时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

　　三、适用场合：

　　负压压力变送器主要用于测量气体、液体和蒸汽的压力、负压和绝压等参数，然后将其转换成4-20mA.DC信号输出。高精度压力变送器它可以通过符合HART协议的手操器相互通讯，它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的压力。

　　四、性能特点：

　　1、超级的测量性能，用于压力、差压、液位、流量测量；

　　2、数字精度：+（-）0.05%；

　　3、稳定性：0.25% 60个月；

　　4、量程比：100：1；

　　5、测量速率：0.2S；

　　6、小型化（2.4kg）全不锈钢法兰，易于安装；

　　7、过程连接与其它产品兼容，实现理想测量；

　　8、采用H合金护套的传感器（技术），实现了优良的冷、热稳定性；

　　9、采用16位计算机；

　　10、标准4-20mA，带有基于HART协议的数字信号，远程操控支持向现场总线与基于现场控制的技术的升级。

　　五、技术指标：

　　1、使用对象：液体、气体和蒸气；

　　2、测量范围：0-40Mpa；

　　3、输出信号：4~20mA DC （特殊可为四线制）；220V AC供电，0~10mA DC输出；

　　4、供电电源：12~45V DC，一般为24V DC；

　　5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；

　　6、指示表：指针式线性指示0~100%刻度以及LCD液晶式显示；

　　7、防爆等级：a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）。

　　六、安装要求及注意事项：

　　1、安装前请仔细阅读产品使用说明书，并核对产品的相关信息。

　　2、变送器应安装于通风、干燥、无蚀、阴凉处，如露天安装应加防护罩，避免阳光照射和雨淋，避免变送器性能降低或出现故障。

　　3、变送器属精密仪器，安装时忌强力冲击、摔打。

　　4、按接线图正确连接。

　　5、注意保护变送器引出电缆。在工业现场使用时，建议使用金属管保护或者架空。切勿松动电缆引出端的密封螺帽，避免潮气进入。

　　七、选型一览表：
