工作原理：

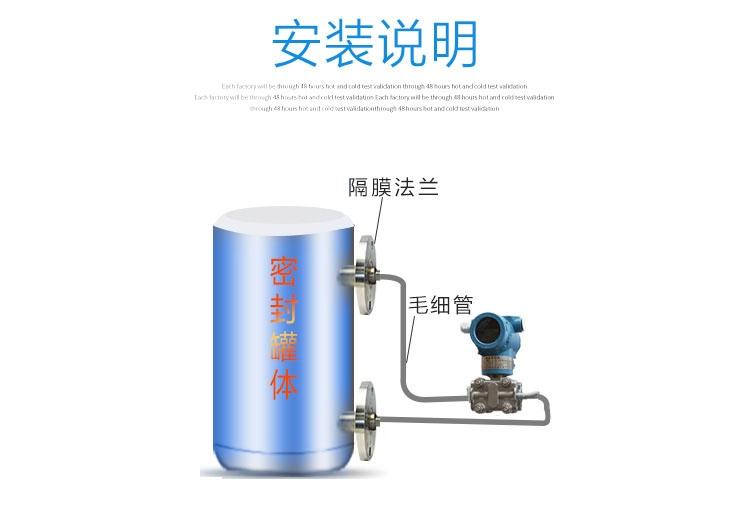

双法兰液位变送器由差压变送器、毛细管和带密封隔膜的法兰组成。密封隔膜的作用是防止管道中的介质直接进入差压变送器,它与变送器之间是靠注满液体(一般采用硅油)的毛细管连接起来的,当膜片受压后产生微小变形,变形位移或频率通过毛细管的液体传递给变送器,由变送器处理后转换成输出信号。
产品参数
测量介质：液体
压力量程：0-100M（范围内皆可定制，比如0-1m、0-10m）（1m=10KPa）
信号输出：4-20mA、叠加Hart协议
夹板材质：全316L不锈钢
供电电压：12-30VDC
精 度：±0.2%FS、±0.1%FS
膜片材质：316L、可定制哈C、钽、蒙乃尔合金
温度补偿： -10~+70℃
长期稳定性(1年)： ≤±0.25%FS
工作温度： -50~+150℃
过载压力：200%FS
量程调零：外部连续可调
电源影响：小于输出量程的0.005%/V
重 量：3.9KG（标准型）
防护等级： IP67
容积吸取：小于0.16cm3
负载影响：电源如果稳定，则负载没有影响

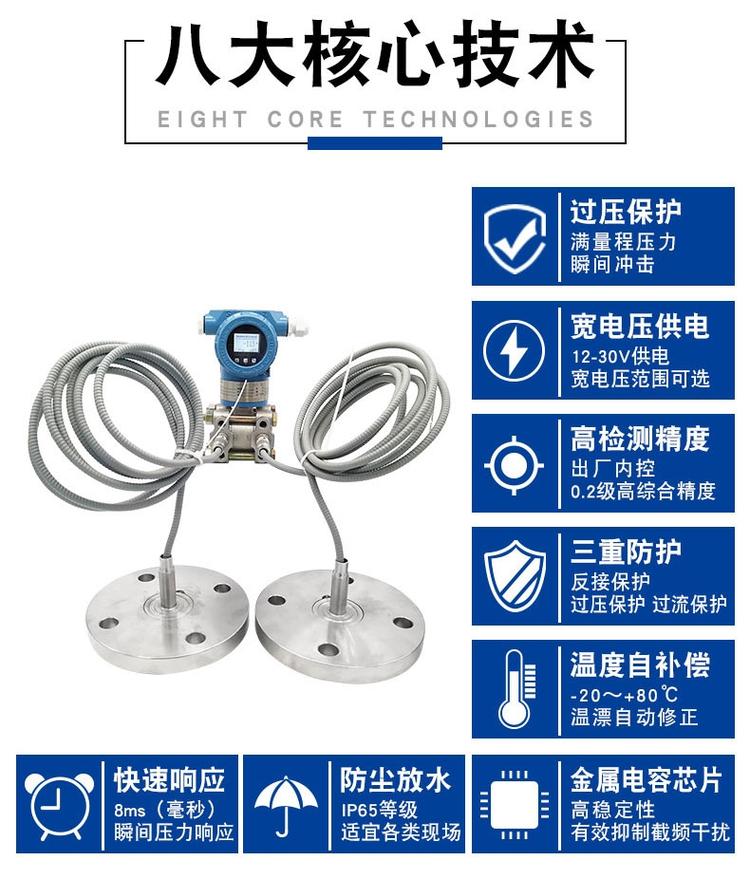

双法兰液位变送器特点：
1、多种结构应用 测量范围特别广：用于气体、液体或蒸汽的压力和液位测量；
2、搭配远传密封装置，实现高温、黏稠、颗粒型介质测量；配合节流装置可实现流量测量；
3、优异的环境适应性：智能静压补偿和温度补偿，保护变送器不受温度、静压与过压的影响，
4、将现场的综合测量误差降到合理范围；
5、智能变送器系列，标准校验量程精度可达±0.2%；
6、微小量程下优异的过压性能：1KPA标准量程芯片过压达1.5MPa,4KPa标准量程芯片过压达2.5MPa;
7、接液材质多样：标配膜片316L不锈钢：钽、哈氏合金、镀金膜片选配；
8、操作使用方便：5位背光LED显示、多种计量单位显示（KPa、MPa、bar、%、psi、mmH2o、）内置按键就地调整
9、全面自诊断功能；
10、高防护、防爆等级：变送器采用密封壳体封装，适用于各种恶劣环境和易燃易爆环境，隔离防爆等级ExiiBT6.
