| 扩散硅压力变送器 2088 压力控制器 |
| 信息来源： 压力变送器厂家 | 2021-04-27 点击量： 2587 |
工作原理
变送器由传感器和信号处理电路组成，其中传感器感压面设有惠斯通电桥,当压力增加时，电桥各桥臂电阻值发生变化，通过信号处理电路，转换成电压信号输出，最终通过放大电路将其转换成标准(4～20mA)DC信号输出，
其原理图如今图：
特点
精度高，稳定性好：优于0.1%FS/年；
抗过载和抗冲击能力强；
抗干扰能力强，温度稳定性好；
防爆壳体结构，可全天候使用；
结构轻巧，简单合理，无须支架，无须水平安装，可直接任意位置安装；
适用性广：产品具有多种型号、多种过程连接方式、多种过程连接材料。
技术参数
电 源：24VDC；无负载时变送器可工作在12VDC，最大为36VDC
量程零点：零点调整范围为最大量程的±5%
量程调整范围为最大量程的40%～100%
环境温度：-20℃～70℃
介质温度：-20℃～60℃
储存温度：-20℃～80℃
超压极限：见量程表
相对湿度：0～95%
防护等级：IP65
防爆等级：Exia II CT5
精 度：±0.2%，±0.5%（包括线性、回差和重复性的综合误差）
稳 定 性：最大量程的±0.1%（1年）
温度影响：在-20～70℃内，变化量±0.15%/10℃
超压影响：加超压极限内压力后，误差为最大量程的±0.25%
振动影响：在任何轴向上频率15Hz，误差小于最大量程的±0.01%/g
电源影响：小于输出量程0.01%/V
负载影响：如输入电压满足负载特性，则无负载影响
安装位置影响：无

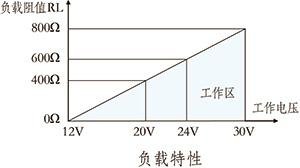

负载特性：输出信号：4～20mA
负载阻抗R与电源电压V的关系：R≤50（V-12）Ω

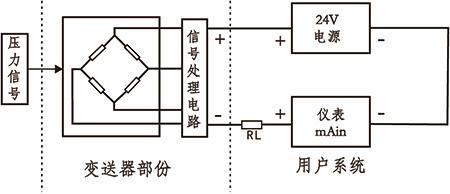

测量系统接线图
安装方式（mm）

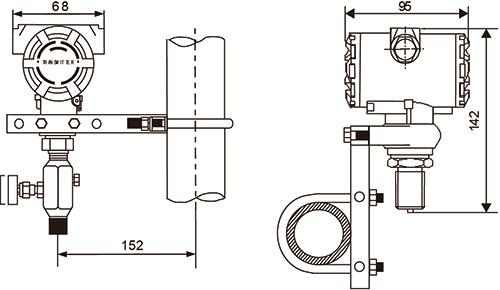

管道安装

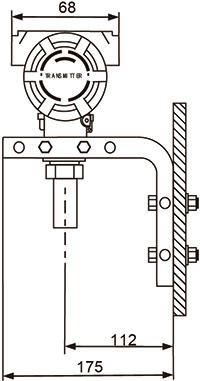

面板安装

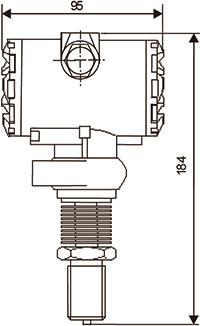

外形尺寸（mm）
 |
 |
 |
