好多人看到热电阻、热电偶就发晕，两者看上去没有什么区别，里面内容也都差不多，感觉都是测温度的，无形之中会给人产生误区！其实看似简单，里面温度各不相同，用的材料也不同，为了大家能有一个较清晰的认知，下面瑞凌仪表为你讲解热电阻与热电偶如何正确区分。
一、分度号区分
1、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热耦，是产生感应电压的变化，他随温度的改变而改变。
2、两种传感器检测的温度范围不一样，热阻一般检测0-150度温度范围（当然可以检测负温度），热耦可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
3、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热耦是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
4、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电欧是TC信号！
5、热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。热电阻是电阻信号，热电偶是电压信号。
6、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻（Pt100、Pt10）、铜电阻Cu50（负50-150度）。
7、热电偶是一种常见的温度检测传感器，用于感测温度工作原理是温度变化其两端电位大小不同；热电阻也可以称是一种热敏传感器，但其是随温度变化电阻发生变化。就这样简单了。
8、热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S，测量范围0~1300度）、镍铬——镍硅（分度号K，测量范围0~900度）、镍铬——康铜（分度号E，测量范围0~600度）、铂铑30——铂铑6（分度号B，测量范围0~1600度）表1所示。
表1
| 型号 | 分度号 | 允差等级 | |||
| Ⅰ级 | Ⅱ级 | ||||
| 允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
| WRN | K | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRM | N | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~1000 | ±0.0075（t） | 333~1200 | ||
| WRE | E | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| WRF | J | ±1.5℃ | -40~+375 | ±2.5℃ | -40~+333 |
| ±0.004（t） | 375~750 | ±0.004（t） | 333~750 | ||
| WRC | T | ±0.5℃ | -40~+125 | ±1℃ | -40~+133 |
| ±0.004（t） | 125~350 | ±0.0075（t） | 133~350 | ||
| WRP | S | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRQ | R | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1300 | ||||
| WRR | B | ±2.5℃ | 0~+600 | ||
| ±0.0025（t） | 600~1600 | ||||
二、查看区分
1、看标牌
标牌上标的有热偶、热阻等信息。
2、看接线盒接线
热偶一般为两根线，双支的四根线；热阻一般为三根线，双支的六根线。单支热阻有四根线的，也有少数两根线的。
3、看接线板
在接线板上查看，有正负（补偿导线也有正负）的是热偶，没有正负的是热阻。
4、看内芯

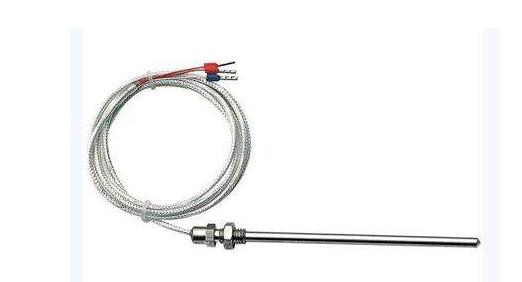

热电偶是2根不同材料的金属丝，尾端焊接在一起；热阻是2根相同材料的导线，尾端连接在一个感温元件上。所以，从外观上看，热电阻的头部有一个直径明显变大的部分，而热电偶就没有图1所示。
5、看电阻
使用万用表的电阻档测量；正常情况下热电偶的电阻很小，只有几欧；热电阻的电阻体在常温下100多欧。
三、温度区分
1、热电阻和热电偶测温原理不同，热电阻是通过电阻值随着温度变化而变化来测量温度得。热电偶是通过温度变化时产生感应电压的变化来测量温度得。
2、热电阻和热电偶测温范围不一样，热电阻测温范围0-150度温，热电耦测温范围0-1000度。
3、热电阻和热电偶使用材料不同，热电阻使用的是一种对温度敏感的金属，热电偶使用的是两种不同的金属制成。
4、热电阻比热电偶精度高，650度以下一般用热电阻，650度以上一般用热电偶。
热电偶是一种测温度的传感器，与热电阻一样都是温度传感器，但是热电偶和热电阻的区别主要在于：
一、信号的性质，热电阻本身是电阻，温度的变化，使电阻产生正的或者是负的阻值变化；而热电偶，是产生感应电压的变化，他随温度的改变而改变。
热电偶
二、两种传感器检测的温度范围不一样，热电阻一般检测0-150度温度范围，最高测量范围可达600度左右（当然可以检测负温度）。
热电偶可检测0-1000度的温度范围（甚至更高）所以，前者是低温检测，后者是高温检测。
三、从材料上分，热阻是一种金属材料，具有温度敏感变化的金属材料，热电偶是双金属材料，既两种不同的金属，由于温度的变化，在两个不同金属丝的两端产生电势差。
四、PLC对应的热电阻和热电偶的输入模块也是不一样的，这句话是没问题，但一般PLC都直接接入4～20ma信号，而热电阻和热电偶一般都带有变送器才接入PLC。要是接入DCS的话就不必用变送器了！热电阻是RTD信号，热电偶是TC信号！
热电阻
五、PLC也有热电阻模块和热电偶模块，可直接输入热电阻和热电偶信号。
六、热电偶有J、T、N、K、S等型号，有比电阻贵的，也有比电阻便宜的，但是算上补偿导线，综合造价热电偶就高了。热电阻是电阻信号,热电偶是电压信号。
七、热电阻测温原理是根据导体（或半导体）的电阻随温度变化的性质来测量的，测量范围为负00~500度，常用的有铂电阻(Pt100、Pt10)、铜电阻Cu50（负50-150度）。热电偶测温原理是基于热电效应来测量温度的，常用的有铂铑——铂（分度号S，测量范围0~1300度）、镍铬——镍硅（分度号K，测量范围0~900度）、镍铬——康铜（分度号E，测量范围0~600度）、铂铑30——铂铑6（分度号B，测量范围0~1600度）。
