只要是差压式流量计（主要有V锥流量计，威力巴流量计）与差压变送器它们之间是相互依存、缺一不可的。因为只能通过差压变送器才能查看管道内压差是多少，所以人们形容它们是上下级关系。
一、工作原理

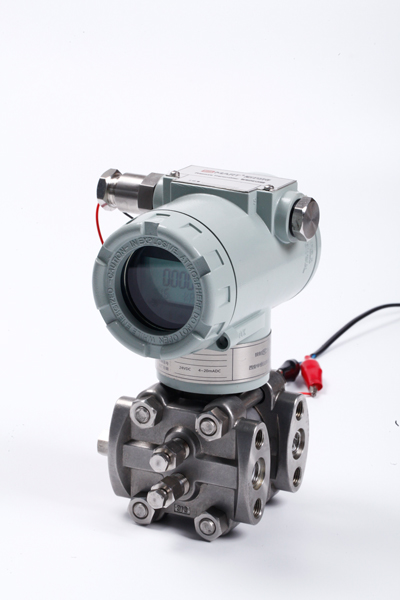

差压变送器是工业实践中最为常用的一种重量变送器，用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。它用于测量液体、气体或蒸汽的液位、流量和压力，然后将其转变成4～20mA DC信号输出，是一种典型的自平衡检测仪表图1所示，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。
二、原理结构

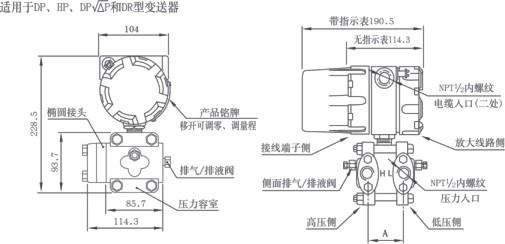

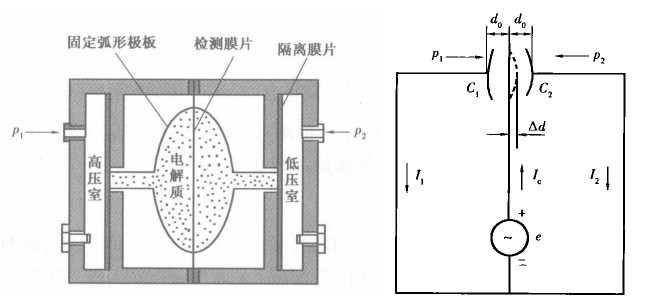

被测介质的压力直接作用于变送器的膜片上(不锈钢或陶瓷)，使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号图2所示。
三、原理相关参数
温度范围：放大器工作温度范围：--29～+93℃(LT型为：--25～+70℃)。
灌充硅油的测量元件：-40～+104℃
法兰式变送器灌充高温硅油时：-20~+315℃，普通硅油：-40～+149℃
静压：4、10、25、32MPa
湿度：相对湿度为5～95%
容积吸取量：<0.16cm3
阻尼(阶跃响应)：充硅油时，一般在0.2s到1.67s之间连续可调。
精确度： ±0.2%
死区：无(≤0.1%)
稳定性：六个月内(智能型为一年)不超过最大量程的基本误差绝对值
振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g
电源影响：小于输出量程的0.005%/V
负载影响：电源如果稳定，则负载没有影响。
