一、一体化温度变送器主要特点
1、多种量程选择；
2、数字、液晶温度显示；
3、量程调试方便；
4、反向极性保护及限流保护；
5、抗雷击、抗冲击；
6、本质安全防爆；体积小、外形美观、性价比高；
7、高精度、高稳定性、高可靠性；
二、一体化温度变送器产品尺寸

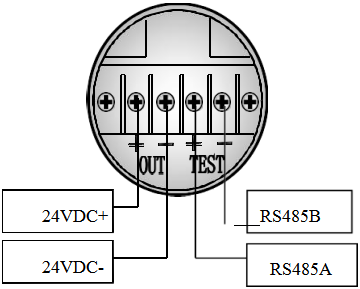

三、一体化温度变送器电气接线
信号端子设置在电气盒的独立舱内。在接线时，可拧下接线侧的表盖。电源是通过信号线接到变送器的，不需要另外的接线。
信号线可采用双绞线。在电磁干扰较严重的场合，建议使用屏蔽导线，并妥善接地。信号线不要与其它电源线一起穿金属管或放在同一线槽中，也不要在强电设备附近通过。
变送器电气壳体上的穿线孔，应当密封或者塞住（用密封胶）以避免电气壳内潮气积聚。如果穿线孔不密封，则安装变送器时，应使穿线孔朝下， 以便排除液体。
信号线也可以浮空或在信号回路中任何一点接 地，变送器外壳也可以接地或不接地。
因为变送器通过电容耦合接地，所以检查绝缘电阻时，不能用高于 100V 的兆欧表，电路检查应采用不大于 45V 的电压。
