1、绝压变送器的应用行业主要应用的行业：石油、燃气、化工、城建、电力、医药、冶金、轻纺
2、绝压变送器的技术指标
测量介质液体、气体或汽体
电源24VDC（正常工作电压范围：10.5～40VDC），输出信号二线制，4～20mADC输出，叠加HART协议数字通讯。
测量范围：
量程代码量程范围（KPa）测量范围（KPa）
41.0~37.4KPa0~37.4KPa
54.7~186.8KPa0~186.8KPa
617.3~690.KPa0~690KPa
751.7~2068KPa0~2068KPa
8172.3~6890KPa0~6890KPa
9689~20680KPa0~20680KPa
负载特性：
防爆标志隔爆型ExdIICT6,本安型ExiaIICT6
防护等级IP66
迁移特性
正负迁移后，其量程上、下限不得超过量程的极限。
在最小量程时，最大正迁移为0.975URL；最大负迁移为-URL。在平方根输出时，正负迁移可调校流量量程的10%。
环境温度
-40～85℃（LCD表头为-30～70℃）隔爆型：-30～70℃本安型：-30～60℃
接液温度：-40～105℃
接液温度-40～105℃
储存温度-40～85℃
环境湿度0～100%RH
超压极限正常工作压力范围：3.45KPa（绝对压力）~变送器量程上限
两侧法兰可
承受压力
60Mpa
容积变化量小于0.16cm3
阻尼0.1～32.0s（可调）
启动时间2s
3、绝压变送器的性能指标
量程比100：1
精度等级0.075级、0.1级
量程比影响
0.1级：在量程比为1：1到10：1时，为调校量程的±0.1%，在量程比为10：1到100：1时，为±[0.05×(1+0.1×量程比)]%，稳定性0.1级：36个月误差为最大量程的±0.25%
温度影响
0.1级：零点误差为最大量程的±0.2%/28℃，包括量程和零点的总误差，为最大量程的±0.3%/28℃
电源影响小于输出量程的0.05%
振动影响在任意轴向上，引起的误差为最大量程范围的±0.05%/g
负载影响只要输入变送器的电压高于10.5V，在负载工作区内无负载影响
安装影响
最大可产生不大于0.25KPa的零位误差，但可校正，对量程无影响；测量本体相对法兰转动无影响。
电磁辐射符合IEC801标准
4、绝压变送器的结构指标
隔离膜片316不锈钢、哈氏合金C、蒙乃尔合金、钽、镀金排气/排液阀316不锈钢、哈氏合金C、蒙乃尔合金O型圈（与测量介质接触)
氟橡胶、丁腈橡胶、乙烯-丙烯、聚四氟乙烯
灌充液硅油、惰性液
法兰和接头316不锈钢、哈氏合金C、蒙乃尔合金、螺栓碳钢镀锌、不锈钢
电气壳体低铜铝合金
涂层内层导电氧化，外层聚酯环氧树脂
引压过程连接法兰、接头1/2-1/4NPT（锥管螺纹）
电气连接1/2-1/4NPT带螺纹端导线密封接头重量3.5kg（不包括选件）

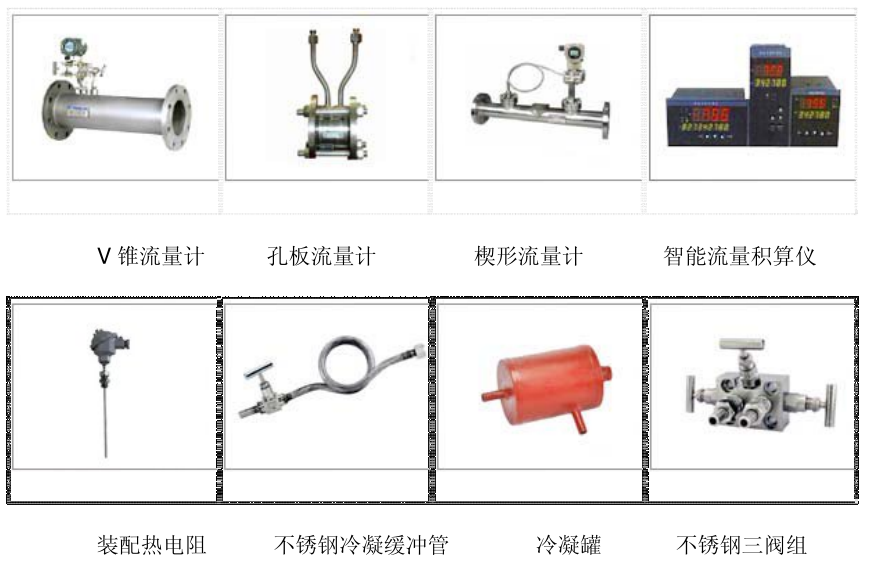

5、绝压变送器在应用过程中可能会涉及的仪表及配件：
