插入筒式液位变送器：安装位置与故障判断设置有多种形式,能精确、可靠地测量表压力、绝对压力、差压或液位等,变送器输出二线制4～20mA DC的标准信号外，还可通过HART（Highway Addressable Remote Transducer）协议或FF（FOUNDATION Fieldbus）现场总线提供数字信号输出，以方便地用软件进行远端组态和监控。

固态结构，无可动部件，高可靠性，使用寿命长从水、油到粘度较大的糊状都可以进行高精度测量，不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。投入式液位变送器具有电源反相极性保护及过载限流保护。那么，投入式液位变送器如何正确安装呢？如下几点：
1、由于罐底或舱底易沉积污泥、油渣等物，建议将测量探头离开罐（舱）底一定高度，以免杂物堵塞探头。
2、在介质波动较大，导气电缆很长的情况下，对探头应采用套筒将其固定，以防探头摆动而影响测量精度。
3、变送器侧面安装时，导气电缆弯曲半径应大于10厘米，避免弯曲过度而将导气电缆损坏。
4、投入式液位变送器接地端子应可靠接地，电源屏蔽线应与其相连。
5、测量易爆危险品时，必须严格按爆炸性环境用防爆电器设备通用要求和本质安全型电路和电气设备中的有关规定进行安装。
        所有变送器均具有现场数字显示，直观地指示测量压力。智能型产品的LCD多段显示器可同时显示测量压力、变送器输出电流或量程百分比，并以棒图形式显示测量值的百分度，当变送器出现故障时，LCD指示器将显示报警信息。

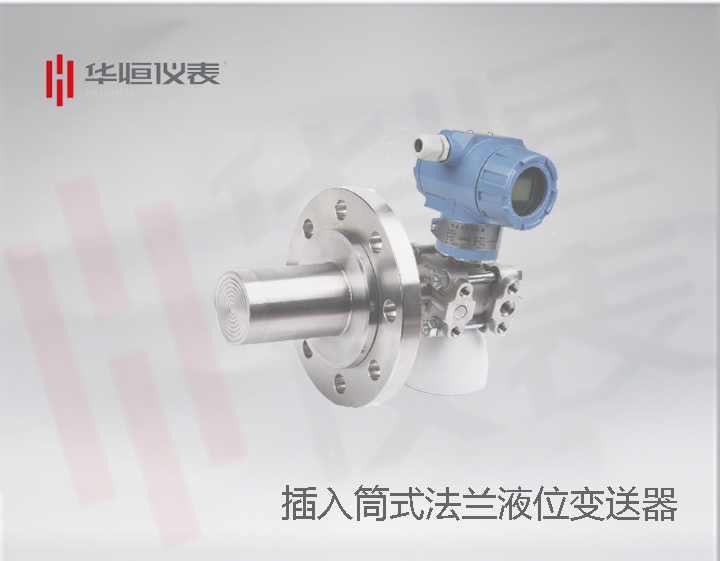

单法兰插入筒远传压力变送器产品特点
逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。
采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（差值≤4.5米）远传差压变送器。
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC
负载特性：
电源影响：\<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2
① 远传差压变送器的静压还取决于选定法兰的规格。
② 远传装置的工作温度，由所选择的灌充液种类确定。
③ 远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用，所产生的输出变化。
④ 静压和温度影响，均是在最大量程时测得。

单法兰插入筒远传压力变送器，用户在选型前明确被测介质的温度，腐蚀性，测量范围，是否防爆，是否需要禁油处理，对于介质容易结晶或粘稠需要膜盒法兰连接监测。

厂家小知识

常用流体举例如下：一般流体，包括：
