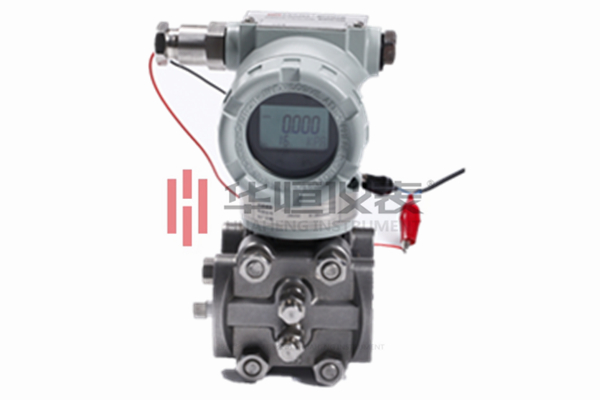

差压变送器/SMT3151DP真正的校准是需要用一台标准压力源输入变送器的。因为不使用标准器而调量程（LRV、URV）不是校准，忽略输入部分（输入变送器的压力）来进行输出调节（变送器的转换电路）不是正确的校准。 误区一：利用准确度等级选择标准器 使用压力容室装有侧面泄放阀的变送器，取压口要开在流程管道的侧面。比如被测介质为液体时，差压变送器/SMT3151DP的泄放阀应安装在上面，以便排除出渗在被测介质中的气体。被测介质为气体时，变送器的泄放阀应安装在下面，以便排放积聚的液体(见下图)。压力容室转动180。，就可使其上面的泄放阀变到下面。
再者压力、差压检测部件与A/D转换电路、电流输出的关系并不对等，校准的目的就是找准三者的变化关系。压力源通过胶皮管与自制接头相连接，关闭平衡阀门，并检查气路密封情况，然后把电流表（电压表）、手操器接入变送器输出电路中，通电预热后开始校准。我们知道不管什么型号的差压变送器，其正、负压室都有排气、排液阀或旋塞；这就为我们现场校准差差压变送器/SMT3151DP提供了方便，也就是说不用拆除导压管就可校准差压变送器。对差压变送器进行校准时，先把三阀组的正、负阀门关闭，打开平衡阀门，然后旋松排气、排液阀或旋塞放空，然后用自制的接头来代替接正压室的排气、排液阀或旋塞；而负压室则保持旋松状态，使其通大气。
先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为20mA,在现场调校讲的是快，在此介绍零点、量程的快速调校法。调零点时对满度几乎没有影响，但调满度时对零点有影响，在不带迁移时其影响约为量程调整量的1／5，即量程向上调整1mA，零点将向上移动约0.2mA,反之亦然。用上述的常规方法对智能变送器进行校准是不行的，因为这是由HART变送器结构原理所决定了。因为智能变送器在输入压力源和产生的4-20mA电流信号之间，除机械、电路外，还有微处理芯片对输入数据的运算工作。因此调校与常规方法有所区别。实际校准时可按以下步骤进行:
1．先做一次4-20mA微调，用以校正变送器内部的D/A转换器，由于其不涉及传感部件，无需外部压力信号源。
2．再做一次全程微调，使4-20mA、数字读数与实际施加的压力信号相吻合，因此需要压力信号源。差压变送器/SMT3151DP的检定不同于压力表的检定，影响测量不确定的因素包括标准压力发生器和输出电信号两个方面，所以对其检定标准器的选定要利用评定标准器带来的不确定度的方法进行。如果没有按照规程要求方法进行选定，就有可能造成利用准确等级选择标准器、选定的标准器可以覆盖其量程范围两个误区。对误区的产生进行了详细的分析，并使用实例进行了验证。 2)要防止渣滓在导压管内沉积。
3．后做重定量程，通过调整使模拟输出4-20mA与外加的压力信号源相吻合，其作用与变送器外壳上的调零（Z）、调量程（R）开关的作用完全相同。
差压变送器/SMT3151DP应用中的故障判断及分析
差压变送器/SMT3151DP在测量过程中，常常会出现一些故障，故的及时判定分析和处理，对正在进行了生产来说是至关重要的。我们根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。
1差压变送器/SMT3151DP调查法
回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维修。
2差压变送器/SMT3151DP直观法
观察回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。
（1）断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，如果消失则确定故障所在，否则可进下步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从表体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。
（2）短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，观察变送器输出，以判断导压管路的堵、漏的连通性。
（3）替换检测：将怀疑有故障的部分更换，判断故障部位。如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。
（4）分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、等
西安华恒仪表制造有限公司坐落于美丽的秦岭北麓比邻太平森林公园入口——西安市高新技术开发区国家级科技企业加速器，一个将科技企业由外延式扩张进入内涵式扩张的助推器。同时以西安国家级仪表基地为依托，是专业从事工业自动化仪表及系统的研发、生产、销售和服务的高新技术企业。
公司拥有一支卓越的高层次专业技术团队，公司现有员工108人，包括研发人员13人，客座教授3名，高级工艺师3人，高级工程师5人，工程技术人员23人，专职检验员6人。其中包括经验丰富的技术开发、工艺设计和质量管理人员。主要技术人员先后多次接受过美国ROSEMOUNT公司的技术培训，有三十多年的仪器仪表生产及研发经验。早在上世纪九十年代初期，已经开始致力于HART协议仪表的探索和研发，是国内智能仪表及HART协议技术的开拓者，领航者。近年来，公司又与西安交通大学、西北工业大学和西安理工大学等高校建立了紧密的技术合作关系，合作项目有油气两相流，多相流，高性能发动机测试，风洞试验装置等项目。
公司的主要产品有SMART斯玛特系列压力变送器、液位（界位）仪表、流量计、温度传感器和多参量变送器，产品计量资质，防爆资质齐全，整个生产系统通过ISO9000质量认证体系认证。研发的智能磁致伸缩液位变送器，双隔离静压式水准仪，风荷载变送器等产品获得多项发明专利，得到市场的一致好评。
公司采用多元化的经营思想，在生产经营工业自动化仪表及装置的同时，也在仪表控制系统集成，仪表及设备成套，安装调试及维修服务，技术培训及咨询等方面有突出的业绩。代表项目有在彩虹集团玻璃烧结动能控制系统，汉江药业锅炉技术改造等。
公司凭借专业技术优势，可靠稳定的产品质量，坚持最大限度的满足用户的需求是企业发展的动力源泉，以优质专业的服务为我国电力、石油、化工、冶金、水泥、矿业、市政、造纸等行业提供了高性能价格比的工业自动化仪表产品。为我国自动化仪表的发展做出了重要贡献。
变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置
